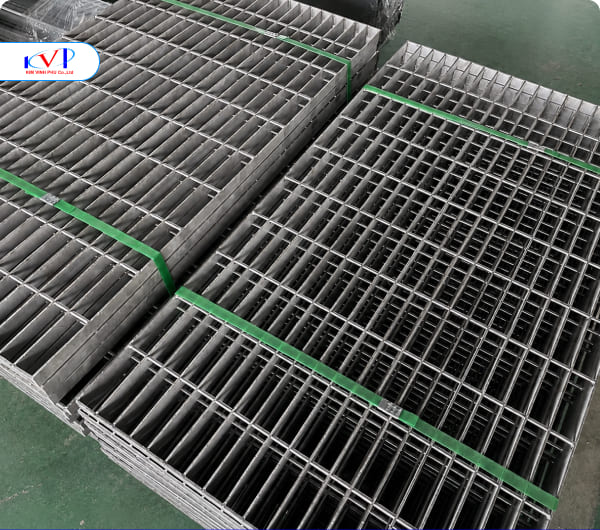

Tấm sàn grating inox
Mác thép: SUS 304, SUS 201, SUS 316, SUS 430
Tiêu chuẩn: JIS, DIN, ANSI, BS
Xuất xứ: Hàn Quốc, Malaysia, Trung Quốc, Đài Loan.
Kích thước: theo yêu cầu
Tình trạng: Sản xuất theo yêu cầu.
Ứng dụng:
- Làm sàn thao tác
- Lối đi, bậc thang
- Nắp mương, nắp hố gas
- Tấm chống trượt…
Inox Kim Vĩnh Phú chuyên gia công với số lượng lớn các loại tấm grating inox với kích thước, quy cách tấm grating theo yêu cầu của khách hàng. Đảm bảo chất lượng sản phẩm, tiến độ giao hàng, uy tín.
Thông tin chi tiết
Tấm sàn grating inox là tấm sàn chịu tải dạng lưới, cấu tạo từ thanh chịu lực (bearing bar) và thanh liên kết (cross bar) với khoảng hở giúp thoát nước. Sản phẩm được gia công theo bản vẽ với mác SUS 304/201/316/430, ứng dụng trong làm sàn thao tác, lối đi, bậc thang và nắp mương trong công trình công nghiệp.
Tại Inox Kim Vĩnh Phú, tấm grating inox được cắt CNC laser và hàn (laser/tig/mig) theo thiết kế riêng, đảm bảo kết cấu vững chắc cho từng dự án. Bài viết dưới đây hướng dẫn khách hàng cách chọn quy cách phù hợp với tải trọng, môi trường cho từng dự án.
Tấm sàn grating inox là gì?
Tấm sàn grating inox là tấm sàn kim loại dạng lưới, gồm thanh chịu lực (bearing bar) và thanh liên kết (cross bar) tạo thành ô lưới có khoảng hở. Thiết kế này giúp tấm grating vừa chịu tải vừa thoát nước – phù hợp làm sàn thao tác, lối đi, bậc thang hoặc nắp mương trong công trình công nghiệp và xây dựng. So với tấm inox đặc, grating nhẹ hơn, chống trượt tự nhiên và không đọng nước, nhưng vẫn giữ khả năng chịu tải theo quy cách thiết kế.
Lưu ý: tấm sàn grating inox khác tấm inox phẳng hay tấm inox dập gân. Grating là kết cấu lưới được tạo bởi thanh chịu lực + thanh liên kết ngang, không phải tấm đặc dập nổi.
Tấm inox grating
Cấu tạo tấm grating inox
Cấu tạo grating inox gồm 2 bộ phận chính:
- Thanh chịu lực (bearing bar): là các thanh inox chạy song song, đặt thẳng đứng theo chiều dày, chịu tải trọng chính của tấm grating. Chiều dày phổ biến 3–10mm, chiều cao 25–100mm tùy yêu cầu chịu tải. Bearing bar có 2 dạng:
- Thanh la phẳng (Plain)
- Thanh la răng cưa (Serrated) tăng độ ma sát, phù hợp khi sàn có dầu mỡ hoặc ngoài trời.
- Thanh liên kết ngang (cross bar): là các thanh ngang vuông góc với bearing bar, đóng vai trò liên kết và phân bổ lực. Thanh liên kết ngang thường dùng thanh inox vuông xoắn 6×6mm hoặc 8×8mm, hoặc thanh tròn.
Khoảng cách giữa các thanh chịu lực thường 30/40/60mm và khoảng cách giữa các thanh liên kết thường 50/100mm. Bước càng hẹp, thanh càng dày thì tải trọng càng lớn, nhưng trọng lượng và chi phí vật liệu cũng tăng.
⇒ Xem thêm: Tấm sàn grating là gì
Phân loại sàn grating inox
Theo bảng tra quy cách kỹ thuật (tham chiếu BS 4592-1:2006), tấm sàn grating inox phân thành 2 nhóm tải trọng:
- Tải trọng phân bố đều (kN/m²) cho sàn thao tác, lối đi, bậc cầu thang (theo BS 4592)
- Tải trọng (kN) cho nắp mương, rãnh thoát nước, nắp hố ga (theo BS EN 124-1))
| Nhóm tải trọng | Tải thiết kế | Ứng dụng điển hình | Quy cách thanh la (Dày x Cao) | Mã phổ biến |
| Tải đi bộ (Light Duty) | 3–5 kN/m² (~300–500 kg/m²) | Sàn thao tác, lối đi trên cao, bậc cầu thang | 3×25mm hoặc 3×32mm | G325/30/100, G332/30/100 |
| Tải xe máy / ô tô con (Medium Duty) | 15–50 kN (~1,5–5 tấn) | Nắp mương khu dân cư, sàn hầm giữ xe, rãnh thoát nước | 5×32mm hoặc 5×40mm | G532/30/100, G540/30/100 |
| Tải xe tải / xe nâng (Heavy Duty) | 125–250 kN (~12,5–25 tấn) | Xuất nhập hàng, đường nội bộ nhà xưởng, sân bãi logistics | 5×50mm hoặc 6×60mm | G550/30/100, G660/30/100 |
| Tải siêu trường (Extreme Duty) | >400 kN (trên 40 tấn) | Cảng biển, cầu cảng, trạm bốc dỡ container, nhà máy luyện kim | 8×75mm hoặc 10×100mm | G875/30/100, G10100/30/100 |
Cách đọc mã: G325/30/100 = thanh la dày 3mm × cao 25mm, bước thanh 30mm, bước lưới 100mm (quy ước ghi độ dày trước, chiều cao sau).
Lưu ý: Tải trọng chịu lực của tấm sàn grating inox phụ thuộc chiều cao bearing bar, độ dày bearing bar, khoảng cách giữa các thanh và nhịp lọt lòng (span). Thanh càng cao, càng dày, đặt càng sát và nhịp càng ngắn thì tải trọng cho phép càng lớn.
Theo BS 4592-0:2006 (yêu cầu chung cho sàn và bậc thang công nghiệp), độ võng cho phép không vượt 1/200 chiều dài nhịp lọt lòng hoặc tối đa 10mm, vượt mức này sẽ gây cảm giác mất an toàn khi đi lại. Với nắp mương, cần có khung V gia cố viền xung quanh mương (độ rộng mương thông thường 300–500mm) để đảm bảo kết cấu chịu tải.
Phân loại sàn grating inox theo mác thép, 4 mác phổ biến: SUS 304, SUS 201, SUS 316, SUS 430
| Tiêu chí | SUS 304 | SUS 201 | SUS 316 | SUS 430 |
| Thành phần | Cr 18–20%, Ni 8–10.5% | Cr ~16–18%, Ni thấp (thay bằng Mn) | Cr 16–18%, Ni 10–14%, Mo 2–3% | Cr 16–18%, ferritic, không có Ni |
| Kháng ăn mòn | Cao (bền môi trường ẩm, hóa chất, ven biển) | Trung bình (dễ ố/rỉ tại mối hàn khi ẩm) | Cao nhất (kháng hóa chất, nước biển) | Trung bình (thấp hơn 304, môi trường ít ăn mòn) |
| Tuổi thọ | Dài | Trung bình | Dài hơn 304 | Trung bình |
| Từ tính | Austenitic, không nhiễm từ | Có thể nhiễm từ nhẹ | Austenitic, không nhiễm từ | Ferritic, nhiễm từ |
| Vệ sinh/ an toàn thực phẩm | Phù hợp | Hạn chế | Phù hợp | Hạn chế |
| Chi phí | Cao | Trung bình | Cao nhất | Trung bình |
| Khuyến nghị | Thực phẩm, hóa chất, ven biển, y tế | Khu vực khô ráo, ngân sách trung bình | Hóa chất mạnh, nước biển, dược phẩm | Ít yêu cầu kháng ăn mòn, cần từ tính |
Quy cách tấm sàn grating inox
| Vật liệu | Mác inox: SUS 304, 201, 316, 430 |
| Chiều cao thanh chịu lực | Chiều cao thanh chịu lực (mm), quyết định tải trọng |
| Độ dày thanh chịu lực | Độ dày thanh chịu lực (mm) |
| Kiểu/ Loại thanh liên kết | Thanh la phẳng, răng cưa, hoặc xoắn |
| Bước thanh chịu lực | Khoảng cách giữa các thanh chịu lực (mm) |
| Bước thanh ngang | Khoảng cách giữa các thanh liên kết ngang (mm) |
| Kích thước tấm | Chiều dài × chiều rộng (mm), theo bản vẽ |
| Nhịp lọt lòng (Span) | Khoảng cách giữa 2 gối tựa |
| Tải sử dụng | Tải trọng thiết kế (kg/m² hoặc tải điểm) |
| Bề mặt | 2B, HL, No.1, No.4 hoặc theo yêu cầu |
| Xuất xứ vật tư | Trung Quốc, Đài Loan, Hàn Quốc |
Để nhận báo giá chính xác, khách hàng cần cung cấp hồ sơ bao gồm: bản vẽ kỹ thuật, số lượng, môi trường sử dụng và tải trọng yêu cầu. Khi chưa có bản vẽ, khách hàng có thể mô tả kích thước và ứng dụng để Inox Kim Vĩnh Phú tư vấn quy cách phù hợp.
⇒ Xem cách đọc mã, bước lưới, nhịp và lựa chọn theo tải trọng tại: Quy cách tấm grating: kích thước, bước thanh và cách chọn theo công trình
Gia công tấm sàn grating inox theo bản vẽ
Inox Kim Vĩnh Phú nhận gia công tấm sàn grating inox theo bản vẽ riêng với hệ thống cắt CNC laser khổ lớn và hàn đa dạng, đảm bảo kết cấu vững chắc cho từng dự án. Nguyên liệu inox luôn sẵn trong kho với đa mác SUS 304/201/316/430 và đa bề mặt 2B/HL/No.1/No.4.
Đặc biệt, hệ thống cắt CNC laser tạo khe âm dương – thanh ngang có khe từ trên xuống, thanh dọc có khe từ dưới lên, lồng vào nhau, tự căn chỉnh vị trí, lắp ghép nhanh không cần gá định vị thủ công, độ chính xác hàng mm. Sau khi lồng khe, cần gông gá rồi mới hàn để tránh vênh do nhiệt hàn.

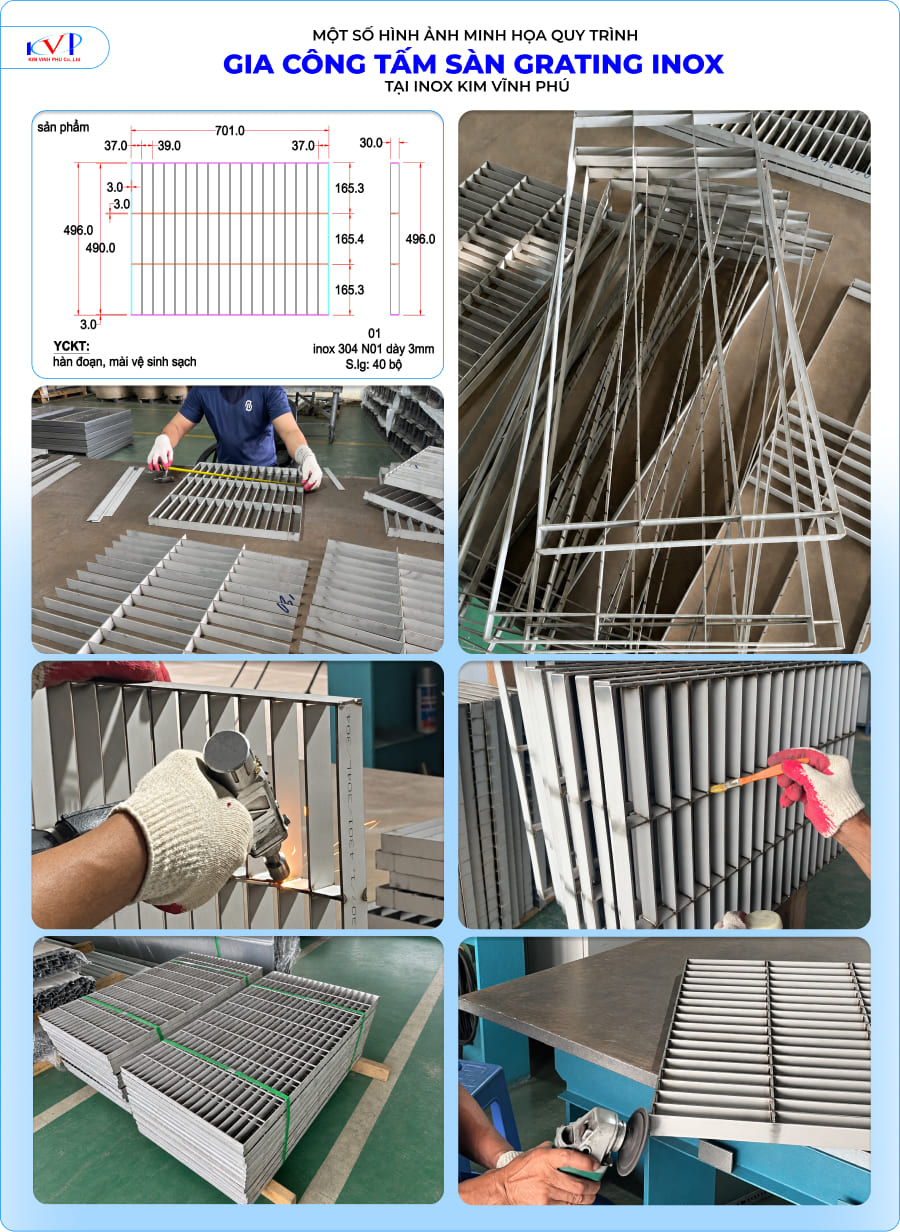

Gia công hàn tấm grating inox
Các bước gia công tấm sàn grating inox
Tấm sàn grating inox được gia công tạo ra từ nhiều công đoạn khác nhau. Tùy theo nhu cầu sử dụng, mỗi tấm sẽ có kích thước khác nhau. Dựa trên bản vẽ thiết kế và nhu cầu khách hàng, Inox Kim Vĩnh Phú sẽ gia công theo các bước cơ bản:
- Tính toán kích thước để ra bản vẽ và chọn tấm phôi inox phù hợp: mác thép, bề mặt yêu cầu, kích thước tấm cho phù hợp.
- Đưa tấm inox vào gia công cắt bằng phương pháp cắt laser cnc theo bản vẽ đã thiết kế.
- Đưa các thanh la inox nguyên liệu đã cắt để sắp xếp và hàn lại bằng phương pháp hàn laser/ tig/ mig đảm bảo kết cấu vững chắc.
- Xử lý mối hàn, nhằm làm phẳng và sáng bóng mối hàn.
- Quấn pe bảo quản và đóng kiện để giao hàng theo yêu cầu.
Lưu ý bảo dưỡng: acid tẩy mối hàn nếu không rửa sạch sẽ ăn mòn bề mặt inox nên sau khi gia công cần vệ sinh kỹ.
Khi lắp đặt tấm sàn grating inox, phụ kiện cố định như kẹp sàn grating (saddle clip), Z-clip hoặc các loại fastener chuyên dụng được sử dụng để gắn grating lên khung đỡ. Lựa chọn phụ kiện phụ thuộc tải trọng, kích thước tấm và loại khung. Khách hàng nên tham khảo ý kiến kỹ thuật để chọn phụ kiện phù hợp, không phải loại nào cũng dùng được cho mọi trường hợp.
Lưu ý lắp đặt: grating có thể bị vênh sau hàn, gây kêu cạch khi đi qua nên cần ghim phụ kiện cố định (kẹp sàn grating, cùm Omega) xuống sàn với mật độ 4–6 điểm/tấm để giữ mặt phẳng, chống bập bênh và triệt tiêu tiếng kêu.
Bản vẽ gia công tấm grating inox
Tấm grating có giá bao nhiêu?
Báo giá tấm sàn grating inox tính theo từng đơn vì mỗi dự án có quy cách khác nhau. Giá thành được tình từ tổng: khối lượng vật liệu, mác inox, tiết diện thanh la, mật độ lưới, kích thước và biên dạng, công đoạn hàn và xử lý bề mặt, số lượng đặt hàng.
Để nhận báo giá chính xác, khách hàng cần cung cấp: bản vẽ kỹ thuật, số lượng, môi trường sử dụng và tải trọng yêu cầu. Khi chưa có bản vẽ, khách hàng có thể mô tả kích thước và ứng dụng để Inox Kim Vĩnh Phú tư vấn.
Lưu ý chọn quy cách: bước thanh càng thưa thì giảm vật tư và chi phí, nhưng khoảng hở lớn hơn, ảnh hưởng an toàn (trẻ em lọt chân, xe lọt bánh). Ngược lại, bước thanh dày thì an toàn hơn nhưng giá tăng. Khách hàng nên cân đối giữa chi phí và yêu cầu an toàn thực tế khi chọn quy cách.
Năng lực gia công Inox Kim Vĩnh Phú
Inox Kim Vĩnh Phú là đơn vị chuyên cung cấp nguyên vật liệu inox và gia công sản phẩm theo yêu cầu chuyên nghiệp, uy tín. Chúng tôi đã có được lòng tin từ rất nhiều các khách hàng là các nhà thầu xây dựng lớn, nhỏ, các đơn vị kinh doanh thương mại, …
Chúng tôi sở hữu hệ thống gia công CNC hiện đại phục vụ sản xuất tấm sàn grating tại TP. Hồ Chí Minh với số lượng lớn:
- Cắt CNC laser khổ 2m×6m — cắt chính xác theo bản vẽ, dung sai nhỏ.
- Hàn đa dạng: hàn laser, hàn mig, hàn tig..
- Đa mác inox: 304/201/316/430 + đa bề mặt: 2B/BA/No.1/No.4/No.8
- Kho vật tư sẵn — đáp ứng tiến độ giao hàng
- Gia công theo bản vẽ riêng theo từng dự án, từng quy cách
- Dung sai gia công:
- Thanh la: độ dày 3%, chiều dài/rộng ±0.5mm/m,
- Tấm grating: dài/ rộng 1mm/m, chéo/phẳng ±2mm/m (độ co rút của mối hàn)
Ứng dụng tấm sàn grating inox
Nhờ vào những đặc tính ưu việt của nguyên liệu inox, các tấm sàn grating bằng inox được sử dụng rất nhiều vào các mục đích khác nhau:
Làm sàn thao tác tại các công trình xây dựng
Làm sàn thao tác tại các công trình xây dựng lớn, cao tầng, những nơi cần sự kiên cố, chắc chắn. Đối với hầu hết các công trình xây dựng lớn, khi thi công ở các độ cao nhất định, các nhà thầu xây dựng/ ban quản lý/ chủ đầu tư không thể đảm bảo an toàn cho công nhân thi công bằng hệ thống giàn giáo thông thường, họ sẽ lắp đặt các sàn thao tác bên ngoài bằng các thanh y bằng thép lớn, cùng với các mâm là các tấm grating inox để đảm bảo an toàn, chắc chắn trong quá trình thi công trên cao.
Tấm sàn grating inox làm lối đi, bậc thang
Làm lối đi, bậc cầu thang tại các dàn khoan, cầu tàu biển, trạm biến áp, trạm điện, hay các nhà máy sản xuất.
Làm bậc cầu thang trong các công trình dân sinh, tạo nên sự khác biệt so với những bậc cầu thang truyền thống.
Làm nắp đậy hố gas, đường dẫn nước
Các tấm grating inox còn được sử dụng rộng rãi làm nắp đậy hố gas, đường dẫn nước thoát ở các công trình công cộng.
Ảnh minh họa: nắp hố ga grating
Làm nắp mương
Xây dựng mương luôn luôn quan trọng trong các công trình nông nghiệp, tấm grating được nhiều người dùng làm nắp trên mương để ngăn chặn rác thải không cho rơi vào nguồn nước giúp nước thoát nhanh và không bị ách tắc.
Làm tấm chống trượt
Tấm sàn grating inox được sử dụng rất phổ biến để làm tấm sàn chống trượt tại các dàn khoan, các cầu tàu,…
Ngoài ra, các tấm grating inox còn sử dụng phổ biến để tạo ra các khung chắn bảo vệ cho các thiết bị lớn đặt ngoài trời, vừa đảm bảo thông thoáng, giải nhiệt cho thiết bị, vừa bảo vệ thiết bị tránh khỏi các tác nhân lực tác động từ bên ngoài.
Để nhận báo giá tấm sàn grating inox chính xác, quý khách hàng vui lòng gửi bản vẽ kỹ thuật, kích thước, số lượng và yêu cầu tải trọng. Inox Kim Vĩnh Phú sẽ kiểm tra, tư vấn quy cách phù hợp và phản hồi báo giá nhanh nhất có thể.
Liên hệ hotline 0981 776 847 hoặc gửi yêu cầu qua form báo giá dưới đây để được tư vấn gia công tấm sàn grating inox theo nhu cầu thực tế.
Câu hỏi thường gặp
-
1. Tấm grating inox 304 chịu được tải trọng bao nhiêu?
Khả năng chịu tải trọng phân bố đều từ 3–5 kN/m² (sàn đi bộ, ~300–500 kg/m²) cho sàn thao tác và lối đi; với nắp mương và rãnh thoát nước, cấp tải trọng từ 15 kN đến trên 400 kN. Mức tải cụ thể phụ thuộc vào chiều cao và độ dày của thanh la chịu lực, khoảng cách thanh và nhịp lọt lòng. Chi tiết tại đây
-
2. Inox Kim Vĩnh Phú có gia công grating theo bản vẽ riêng không?
Có. Inox Kim Vĩnh Phú gia công grating theo bản vẽ riêng.
-
3. Báo giá tấm sàn grating inox tính theo m² hay theo tấm?
Không tính theo m² cũng không tính theo tấm đơn lẻ, mà tính theo từng đơn hàng. Cùng một m² nhưng mật độ lưới khác nhau thì khối lượng vật liệu khác nhau; cùng kích thước tấm nhưng mác inox và tiết diện thanh khác nhau thì giá cũng khác. Khách hàng vui lòng gửi bản vẽ và số lượng để nhận báo giá chính xác.
-
4. Đặt gia công tấm sàn grating inox cần gửi thông tin gì?
Khách hàng cần gửi: bản vẽ kỹ thuật (hoặc kích thước + mô tả), số lượng, môi trường sử dụng và tải trọng yêu cầu. Khi chưa có bản vẽ, Inox Kim Vĩnh Phú có thể hỗ trợ tư vấn quy cách và thiết kế bản vẽ phù hợp với hạng mục sử dụng.
